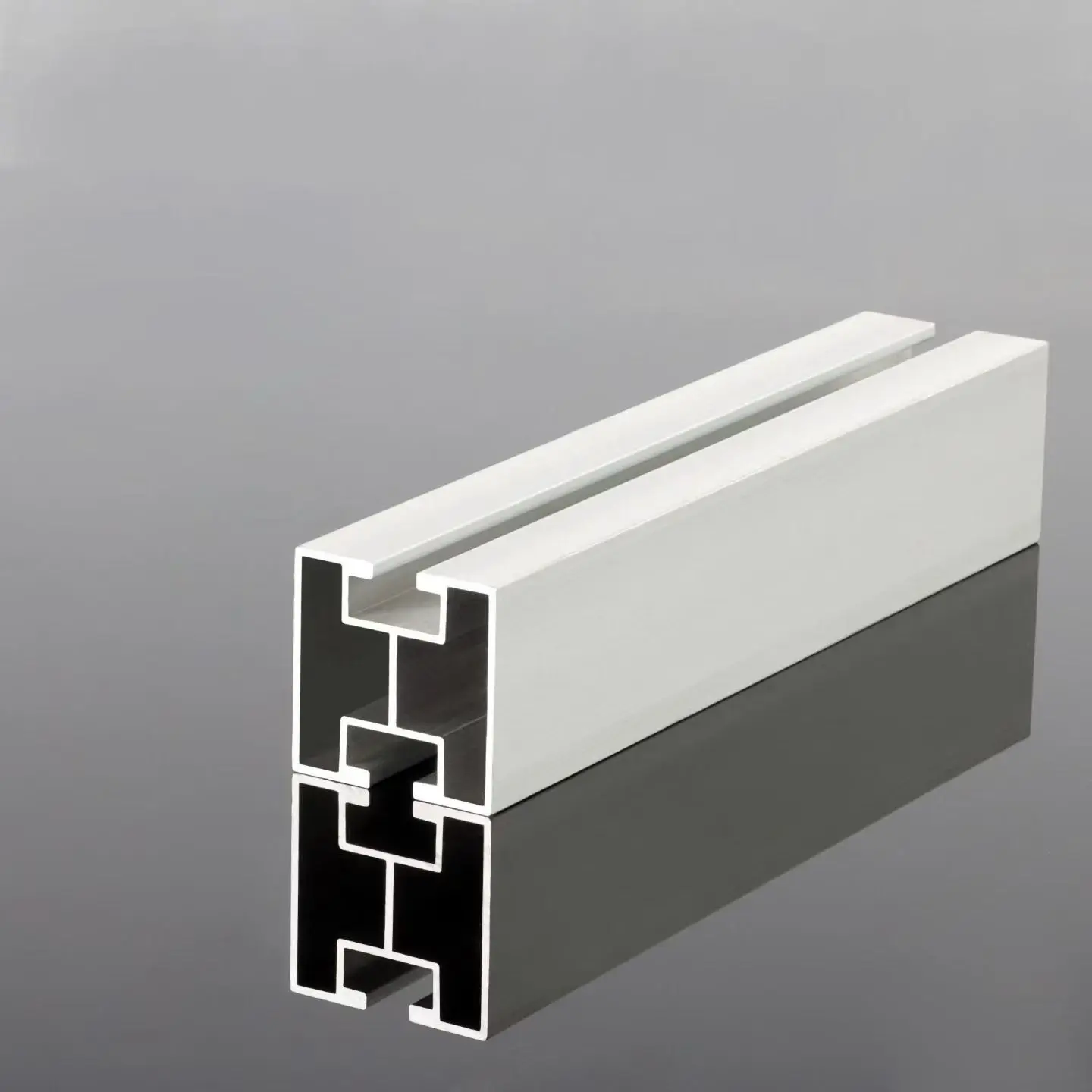

Подсилена направляваща релса

Релсите, които изглеждат идентични на чертежите, могат да се държат много различно, след като са монтирани в масив върху наклонена повърхност: разстоянието между греди се разширява и пътеките на натоварване се изместват, което кара правия профил постепенно да се извива или извива между опорите. Тази деформация често води до разместване на модула и разхлабени скоби с течение на времето; подсилените водещи релси са проектирани специално за справяне с този проблем. Guojian ги произвежда чрез интегриран процес на студено формоване с непрекъснати надлъжни ребра, което прави армировката неразделна част от самата стомана.

Как работи подсилената конструкция

Ребрата служат за една единствена цел: подобряване на устойчивостта на профила на огъване и усукване без удвояване на теглото. Тъй като релсите са студено формовани с едно преминаване, ребрата преминават непрекъснато по цялата дължина; липсата на заварки в точките на укрепване елиминира зоните, склонни към преждевременно ръждясване или напукване при циклични натоварвания от вятър. Просто казано, допълнителната стомана е стратегически поставена точно там, където е необходимо, за да противодейства на моментите на огъване.

Изборът на материал и покритие се основава на условията на мястото, а не на навика. Цинк-алуминиево-магнезиеви (ZAM) покрития образуват плътен защитен слой, който може да мигрира, за да покрие изрязаните ръбове, което прави подсилените водещи релси с покритие от ZAM препоръчителният избор за крайбрежни, рибарско-слънчеви и приливни плоски проекти. Горещото поцинковане остава рентабилно решение за стандартни вътрешни електроцентрали, докато опциите от "черна стомана" (без покритие) са налични за купувачи, които предпочитат да приложат свои собствени повърхностни обработки по-късно.

Основни предимства и причините зад тях

По-голяма твърдост, не по-голямо тегло:

Интегрираният подсилен профил предлага по-висока товароносимост на килограм. Това позволява на покривните проекти да увеличат здравината на конструкцията, като същевременно поддържат собственото тегло под контрол – пряка полза, когато границите на натоварване на сградата са ограничени.

Покрития, съобразени с обекта:

ZAM за среда с висока влажност или солени пръски, горещо поцинковане за стандартни електроцентрали и черна стомана за проекти, изискващи локално покритие. Версията ZAM е с 25 години антикорозионна гаранция, горещо поцинкованата версия е с 15 години, а самата конструкция е с 10 години гаранция.

По-бърза инсталация:

Напречното сечение във формата на канал на подсилената водеща релса побира директно Т-болтовете; позициите на компонентите могат да се регулират чрез плъзгане по протежение на релсата, елиминирайки необходимостта от повторно пробиване. Подходящите скоби и съединители идват от нашите собствени производствени линии, като ефективно премахват цял ​​доставчик от вашата инсталационна верига.

Предварително производство преди изпращане:

Щамповането, рязането и заваряването се извършват вътрешно в съответствие с чертежи. Подсилените релси са готови за незабавен монтаж при пристигане, свеждайки до минимум шлифоването, рязането и корекциите за защита от корозия на място – от решаващо значение за отдалечени планински електроцентрали, където всеки спестен човекочас се превръща в реални спестявания на разходи.

Технически спецификации

Елемент	Спецификация
Материал	Студеноформована въглеродна стомана
Структура	Интегрирана студено формована секция + непрекъснати интегрални ребра
Опции за покритие	Цинк-алуминий-магнезий (ZAM) / горещо поцинкован / черно покритие (без покритие)
Максимална дебелина	12 мм
Раздел	Персонализирана секция по чертежи на клиента
Дължина	Нарежете на дължина според чертежите
Закопчаване	Слот, съвместим с T-болтове; собствено производство средни/крайни скоби и конектори
Гаранция	Антикорозионна гаранция: 25 години за ZAM, 15 години за горещо поцинковани; Гаранция на конструкцията: 10 години
MOQ	1 × 20GP контейнер; пробни поръчки по договаряне
Време за изпълнение	7–15 работни дни след получаване на депозита
Търговски условия	FOB / CFR / CIF

Приложения

Подсилените водещи релси са предназначени за обекти, където стандартните профили се доближават до границите на товароносимост. Приложенията по-долу обхващат сценариите на натоварване, които срещаме най-често.

Планински фотоволтаични инсталации:

Вълнообразният терен води до неравномерно натоварване от вятър и сняг. Подсиленият профил гарантира, че масивът остава прав през различни разстояния - причината, поради която скобите остават сигурни дори през втората и третата година на работа.

Рибарски слънчеви и агросоларни проекти:

Откритата среда, значителните дневни температурни колебания и условията на влажна почва ускоряват корозията. Покритието ZAM издържа на тези натоварвания от околната среда, докато подсиленият профил се справя с допълнителните натоварвания, свързани с по-дълги разстояния над вода или култури.

Офшорни и приливни плоски растения:

Соленият спрей представлява най-доброто изпитание за релсите. Тук удебеленият, подсилен профил издържа на натиска на вятъра, докато ZAM покритието забавя корозията отвън навътре; тъй като и двете изисквания са критични, препоръчваме да посочите и двете функции.

Системи за проследяване:

Едноосните и двуосните системи подлагат релсите на повтарящо се натоварване през целия ден. Стандартните профили са склонни да се деформират при тези условия, докато подсилените профили са специално проектирани да издържат на циклични натоварвания.

Гъвкави системи за монтаж:

Гъвкавите конструкции с голям обхват изискват релси, за да запазят формата си с минимална основна опора. Структурната твърдост – не само здравината – е ключовият фактор за гарантиране, че модулите поддържат своя проектиран ъгъл на наклон. Търговски и промишлени слънчеви централи на покриви: Ограниченията на натоварването на покрива ограничават собственото тегло, което прави от съществено значение да се увеличи максимално якостта на килограм – точно това, което геометрията на ребрата осигурява при дълги, непрекъснати работи.

Обработка, инсталиране и поддръжка

Съхранение и транспорт:

Подредете върху повдигнати опори в покрита, проветрива зона; използвайте защита на ръбовете по време на работа, за да предотвратите надраскване на покритието или деформация на сечението преди монтажа.

Обработка на място:

Почистете всички изрязани ръбове и нанесете антикорозионно покритие. Позиционирайте дупките, за да избегнете ребрата; никога не шлифовайте самото ребро - реброто е източникът на сила, така че смилането му отхвърля целта на закупуването на тази релса.

Инсталация:

Използвайте само прави, неповредени релси; затегнете крепежните елементи към стандартните спецификации на въртящия момент и оставете междини за разширяване на ставите, както е необходимо. За проекти в планински, приливно-равнинни или крайбрежни райони, уверете се, че основата е стабилна, преди да монтирате подсилените водещи релси.

O&M:

Периодично проверявайте болтовете, деформацията на сечението и състоянието на покритието; съкратете интервалите на проверка за среди, изложени на солени пръски. Не превишавайте проектните натоварвания, когато монтирате спомагателното оборудване, и незабавно коригирайте всички повреди на покритието.

Често задавани въпроси

Въпрос 1: Трябва ли да избера версията цинк-алуминий-магнезий (ZAM) или версията с горещо поцинковане?

О: Нека условията на сайта решат. За крайбрежни, рибарски слънчеви или приливни равнинни проекти препоръчваме ZAM—покритието защитава изрязаните ръбове и е устойчиво на корозия от солени пръски, подкрепено от 25-годишна антикорозионна гаранция. За стандартни вътрешни заводи горещото поцинковане предлага отлична рентабилност с 15-годишна антикорозионна гаранция.

Q2: Можете ли да произвеждате подсилени водещи релси въз основа на нашите собствени чертежи на напречно сечение?

A: Да. Персонализираните секции са стандартна част от нашия бизнес: ние студено валцуваме по чертежи (до 12 mm дебелина) и извършваме цялостно щанцоване, рязане и заваряване вътрешно, така че продуктът да е готов за монтаж при доставка.

Q3: Каква гаранция се предоставя?

О: Ние предлагаме 25-годишна антикорозионна гаранция за ZAM версии, 15 години за горещо поцинковани версии и 10-годишна структурна гаранция за монтажната система.

Q4: Как са опаковани? Какъв е капацитетът на контейнера?

О: Контейнер 20GP побира стомана за монтажна система на стойност приблизително 2 MW, докато 40HQ побира около 4–5 MW. Релсите са свързани и защитени за морски транспорт; могат да се договарят малки партидни пробни поръчки за първоначални проекти.

Q5: Какви сертификати за качество могат да бъдат предоставени?

О: Фабриката е сертифицирана по стандартите ISO 9001, ISO 14001 и ISO 45001; налични са структурни изчислителни доклади и доклади от тестове на трети страни. Моля, уведомете ни за целевия пазар, за да можем да потвърдим необходимата конкретна документация.
