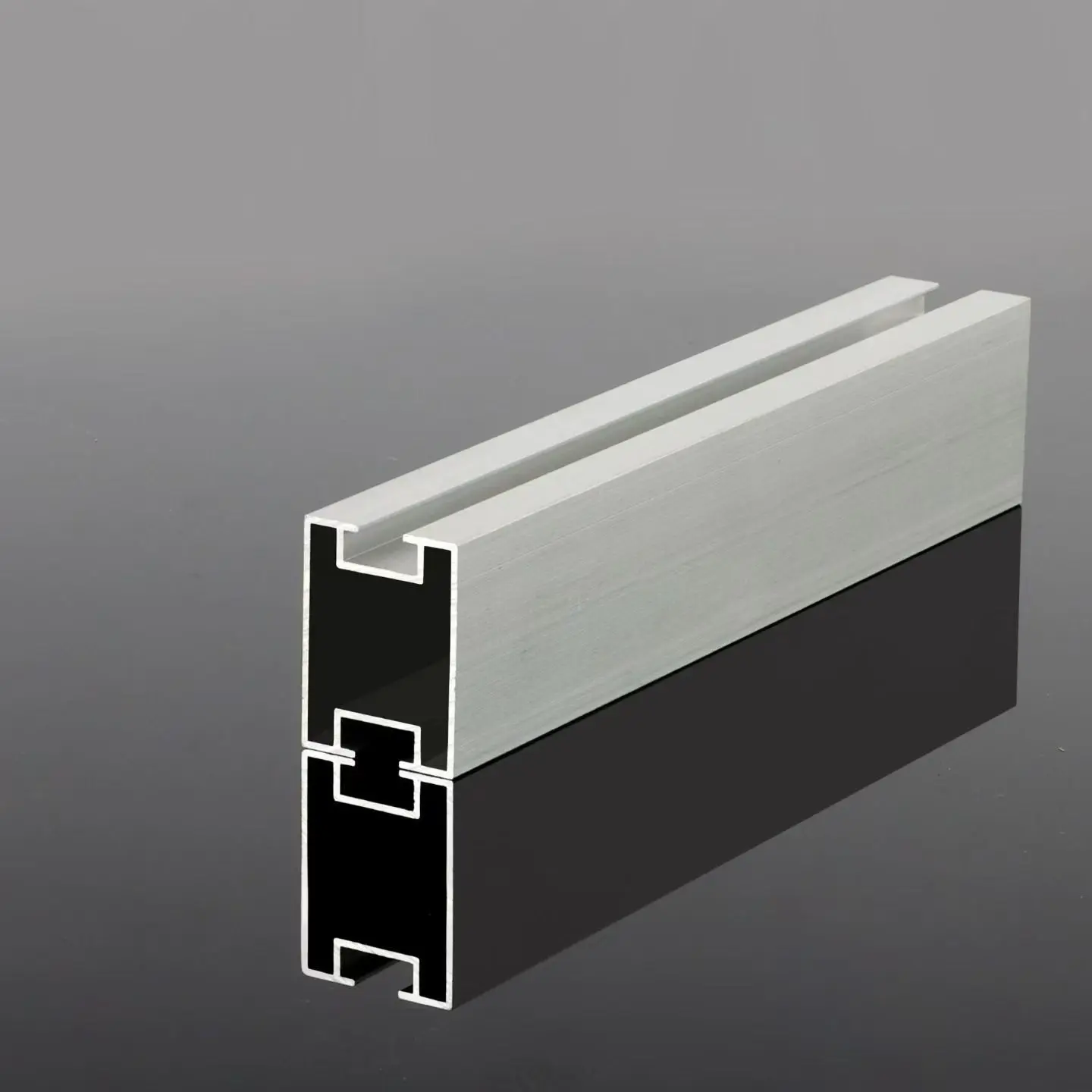

Водеща релса без ребра

Водещата релса без ребра е вид студеноформована стоманена монтажна релса с напречно сечение без ребра за твърдост. При стандартните подсилени фотоволтаични релси, непрекъснатите ребра, минаващи по дължината на профила - оформени чрез допълнителни етапи на щанцоване и огъване на линията за формоване на руло - осигуряват необходимата твърдост на огъване. Неподсилените релси елиминират тези процеси, което води до прост профил на канала; въпреки че това намалява твърдостта на огъване, дизайнът е подходящ за проекти с умерени натоварвания от вятър и сняг и разстояния, които са структурно проверени.

Какви са предимствата на тази релса?

По-ниски разходи за материал на метър:

Чрез пропускане на формирането на ребра се изразходва по-малко стоманена лента на метър готова релса. За проекти, при които монтажните системи са оценени за тонове и покривът има резервна носеща способност, това предлага директно спестяване на разходи за цялостната конструкция.

По-малко производствени стъпки, по-надеждна доставка:

Елиминирани са щанцоването на ребрата и последващите вторични етапи на огъване. С по-малко проходи за формоване, производственият цикъл е по-бърз и по-предвидим, което улеснява спазването на крайните срокове за доставка на малки партиди и повторни поръчки.

По-лек товар на покрива:

Намаленото собствено тегло намалява собственото натоварване, поемано от греди и покривни панели. За стоманени покриви с цветно покритие с ограничен капацитет на резервно натоварване, този фактор може да бъде решаващият елемент при осъществимостта на дизайна на монтажната система.

Съвместим със стандартни аксесоари:

Опростеният профил на канала на направляваща релса без ребра побира стандартни фотоволтаични междинни скоби и крайни скоби; потребителите не са затворени в патентовани аксесоари, което позволява конкурентно снабдяване.

Напълно поцинкована с ясни гаранционни условия:

Горещо поцинкованата стоманена лента гарантира, че цялото напречно сечение - включително изрязаните краища и пробитите на място отвори - е покрито с равномерен, добре свързан цинков слой. Стандартната доставка включва 15-годишна антикорозионна гаранция; за по-сурови атмосферни среди се предлага стоманена лента от цинк-алуминий-магнезий (Zn-Al-Mg) с 25-годишна гаранция.

Безпроблемно рязане, пробиване и боравене на място:

Лекият профил улеснява работниците при транспортиране, рязане на дължина и пробиване на място, като ефективно скъсява прозореца за монтаж на покрива за разпределени проекти.

Технически спецификации

Елемент	Спецификация
Продукт	Направляваща релса без ребра — студено формована стоманена фотоволтаична релса за монтаж
Раздел	Обикновен канал (U-образно сечение), без усилващи ребра
Материал	Горещо поцинкована стоманена лента
Формиране	Студено валцувани, без ребра, нарязани по дължина
Повърхностна обработка	Горещо поцинкована]; Zn-Al-Mg лента се предлага при поискване
Антикорозионна гаранция	15 години (горещо поцинковани) / 25 години (Zn-Al-Mg)
Размери на секция	дайте ни вашия обхват и случай на натоварване и ние ще ви препоръчаме секция
Стандартни дължини	Нарязани на дължина за опаковане и транспортиране
Съвместимост на аксесоарите	Стандартни PV средни скоби и крайни скоби
Втори етап на механична обработка	Рязане по дължина и вътрешно пробиване по вашия чертеж
MOQ	1 × 20GP контейнер; по-малки пробни поръчки по договаряне
Време за изпълнение	7–15 работни дни след получаване на депозита
Търговски условия	FOB Tianjin New Port / CFR / CIF
Плащане	30% T/T депозит, баланс срещу копие на B/L

Сценарии за приложение за Rails

Промишлени и търговски (C&I) метални покриви:

Покривите, използващи фалшиви или трапецовидни метални листове, често имат ограничена товароносимост; по-ниското собствено тегло на тези направляващи релси без ребра директно намалява натоварването на покрива. В комбинация с метални покривни скоби, монтажът е бърз и цената на стелажната система е ниска, което прави това стандартен избор за чувствителни към разходите C&I покривни проекти.

Малки инсталации за плосък покрив от баластен бетон:

За покривни проекти с баластен бетон с малък до среден инсталиран капацитет и умерени натоварвания от вятър/сняг, функцията на релсата е просто да прехвърля товари между опорните точки – обикновеният (неармиран) канален профил е напълно подходящ.

Малки до средни наземни растения:

Подходящ за проекти под 10 MW в равнини с ниско натоварване от сняг и вятър; в тези проекти за "паритет на мрежата" разходната ефективност на стелажната система (изчислена по тонаж) ръководи дизайна.

Жилищна PV:

Селски покриви и малки фабрични сгради; с по-малко модули и по-къси разстояния, неусиленият профил предлага най-доброто съотношение цена-производителност.

Леки фотоволтаични навеси за коли:

Подходящ за обикновени навеси за автомобили с ниско натоварване. Водещата релса без ребра не е подходяща за покриви с големи навеси за тежки натоварвания — такива конструкции изискват по-дълбоки, подсилени профили, за които бихме предложили алтернативен дизайн.

Предпазни мерки при инсталиране и използване

1. Нивелирайте и подравнете преди фиксиране:

Релсите трябва да бъдат нивелирани и поддържани в права линия. Ако даден ред е неправилно подравнен, модулите ще наследят тази грешка, създавайки концентрирано напрежение в сглобката, което в крайна сметка се проявява като дълготрайна деформация.

2. Следвайте спецификациите на стелажа за въртящия момент на скобата и болта:

Прекомерният въртящ момент може да смачка и деформира тънкостенните релси, докато недостатъчният въртящ момент води до постепенно разхлабване по време на топлинен цикъл. Затягането към посочените в проекта стойности предотвратява и двата проблема.

3. Оставете междини за разширяване на ставите:

Релсите се разширяват и свиват при температурни промени; оставянето на празнини във фугите предпазва профилите от изкривяване или деформиране поради сезонни колебания.

4. Поставете изолационните уплътнения между релсата и металните покривни панели:

Директният контакт между поцинковани релси и стоманени листове с покритие може да причини електрохимична корозия; изолиращо уплътнение прекъсва тази галванична двойка.

5. Използвайте само горещо поцинковани или неръждаеми крепежни елементи:

Смесването на метали в ставите създава галванична двойка, където компонентът с по-малка повърхност корозира първи. Материалите на крепежните елементи трябва да са съвместими с покритието на релсата.

6. Не стъпвайте по средата на релсата:

Средната част на направляваща релса без ребра има най-ниска структурна твърдост. Ако стъпването върху релсата е неизбежно по време на работа, стъпете точно над опорна точка. За проекти, изискващи чест достъп до покрива за поддръжка, моля, информирайте ни предварително, за да можем да препоръчаме по-дълбока профилна секция.

ЧЗВ

В1: Как да определя дали моят проект е достатъчно „лек“, за да използвам тази релса?

О: Първо оценете условията на сайта, а не само каталога. Водещата релса без ребра е подходяща за промишлени/търговски цветни стоманени покриви, малки плоски покриви с баласт, жилищни покриви и наземни инсталации (до ~10 MW) в райони с умерено натоварване от вятър и сняг. Ако проектът е в зона с голямо натоварване от сняг или тайфуни, или включва дълги участъци без опора, правилният избор е подсилена релса или по-дебел профил.

Q2: Може ли релсата да бъде щанцована по поръчка или нарязана на определени дължини? Предлага ли се за отделна покупка?

О: Да, ние поддържаме персонализирано рязане и щанцоване и релсите могат да бъдат закупени отделно без пълната фотоволтаична система за монтаж. Стандартните спецификации се поддържат на склад, а нестандартните спецификации се произвеждат според параметрите на чертежа на проекта.

В3: Каква е гарантираната продължителност на живота срещу корозия?

О: Горещо поцинкованите релси се доставят с 15-годишна антикорозионна гаранция; опцията цинк-алуминий-магнезий (Zn-Al-Mg) предлага 25-годишна гаранция и се препоръчва за крайбрежни райони или други сурови атмосферни среди. И двата гаранционни варианта покриват ефективността на покритието при нормални условия на работа на PV на открито.

Q4: Можете ли да помогнете с изчисленията на обхвата и натоварването?

О: Да, и ние силно препоръчваме извършването на тези изчисления за неармирани профили. Моля, предоставете ни оформлението на модула, проектните натоварвания от вятър и сняг и вашето планирано разстояние между релсите; нашият технически екип ще провери подходящия диапазон и профил—и ако неусилените релси са неподходящи за обекта, ние ще ви информираме директно.

Q5: Какви са най-важните съображения за инсталиране на място?

О: Четири точки са критични: нивелирайте и подравнете всеки ред релси, преди да ги закрепите; затегнете скобите до определения от проекта въртящ момент, вместо да разчитате на усещане; оставете разширителни празнини в точките на свързване; и стриктно избягвайте да стъпвате върху центъра на неусилени релси, тъй като зоната на средния диапазон има най-ниска твърдост. Инструкциите за инсталиране и работа са включени към всяка поръчка, а нашият технически екип е на разположение, за да отговори на въпроси по време на процеса на инсталиране.
