Соларна кука за покрив

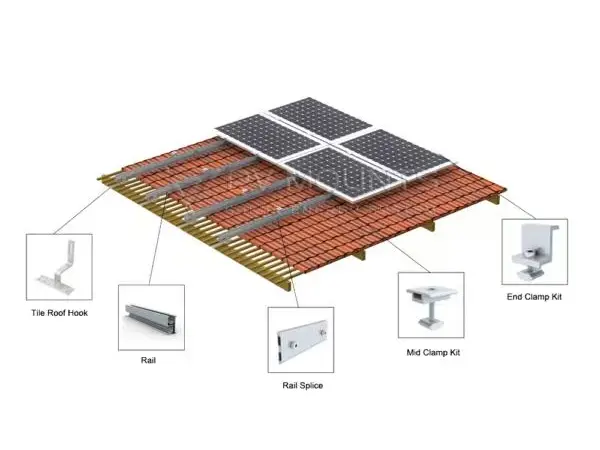

Слънчевата покривна кука, предоставена от Guojian Manufacturer, може да се монтира, без да се прониква през водоустойчивия слой, като по този начин се избягва рискът от теч на покрива при неговия източник. В комбинация с нашите специални направляващи релси с C-образни жлебове, системата постига лек и безопасен и надежден монтаж. С нашата собствена производствена линия за щамповане на покривни аксесоари и пълни сертификати за „три системи“, ние имаме богат опит в разпределените покривни фотоволтаични полета и предоставяме услуги за индустриални и жилищни проекти в цялата страна.

Основни притеснения на клиента

1. Ще причини ли течове на покрива?

Куките Guojian се предлагат стандартно с удебелени EPDM водоустойчиви подложки. Точките на закрепване се изравняват със структурния покривен слой, пренасяйки натоварването върху подлежащите греди или дървени греди; плочките служат само като покритие и не носят тежест, елиминирайки риска от изтичане през отворите за проникване. Полевите тестове в дъждовни крайбрежни райони и южни региони с продължителни дъждовни сезони (сливов дъжд) не показват изтичане в продължение на пет години.

2. Съвместим ли е с различни видове плочки?

Ние предлагаме множество продуктови серии: регулируемите куки за плочки пасват на различни извити глинени плочки, докато цветните стоманени скоби са подходящи за трапецовидни или гофрирани стоманени покриви. Персонализираните форми могат да бъдат създадени въз основа на специфични типове керемиди и наклони на покрива, като се елиминира необходимостта от шлайфане или рязане на място.

3. Ще ръждясва ли в силно корозивни среди като крайбрежни или индустриални зони?

Стандартните галванизирани куки, използвани във вътрешността на страната, са склонни да ръждясват и да се счупят в рамките на 3–5 години. Предлагаме неръждаема стомана 304 за стандартни покриви и неръждаема стомана 316 специално за крайбрежни или солено-алкални индустриални зони. Нашата опция за цинк-алуминий-магнезий от въглеродна стомана предлага превъзходна цена-производителност, включваща самовъзстановяващо се покритие на изрязаните ръбове и преминаване на 1000-часови тестове със солен спрей, без да показва петна от ръжда.

4. Отговаря ли на стандартите за устойчивост на натоварване от тайфун и сняг?

Тялото на куката е направено от удебелена (2,0–3,0 mm) ламарина и е оформено чрез интегрирано щамповане, елиминирайки слабите места, причинени от ставите. Той е преминал механични тестове за 60 m/s налягане на вятъра и 1000 N/m² натоварване от сняг. Мащабни инсталации в застрашените от тайфуни югоизточни крайбрежни райони и заснежените северни промишлени съоръжения не са показали случаи на разхлабване или деформация.

Области на приложение

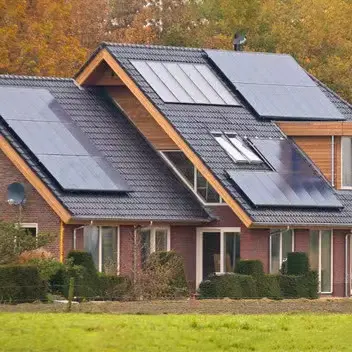

1. Жилищна покривна PV

Подходящ за самостоятелно построени селски домове и вили с остъклени или циментови покриви, както и за малки (3–10 kW) жилищни фотоволтаични системи. Слънчевата покривна кука не добавя прекомерно натоварване към покрива и монтажът запазва оригиналния вид на керемидите, което ги прави идеални за проекти за модернизиране на PV в цялото селище.

2. Промишлени и търговски стоманени покриви с цветно покритие

Разпределени фотоволтаични решения за трапецовидни и гофрирани стоманени покриви на фабрики, логистични складове и индустриални паркове. Опциите включват проникващи куки и непроникващи скоби, предназначени да запазят целостта на оригиналната гаранция за покривна хидроизолация; подходящ за големи покривни електроцентрали, вариращи от стотици киловати до няколко мегавата.

3. Сценарии за специализирани композитни покриви

Фотоволтаична интеграция за сгради в живописни райони с плочки в античен стил, бетонни покриви от плосък към скатен и слънчеви бани. Персонализирани нископрофилни, ултратънки куки се използват за поддържане на оригиналната естетика на сградата.

Казуси от проекти от реалния свят

1. Жилищен фотоволтаичен проект за цялото село в Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Регулируеми покривни куки от неръждаема стомана от Guojian бяха използвани във всички жилищни покриви с остъклени керемиди, специално адаптирани за извитите глинени керемиди, типични за региона Lingnan. По време на монтажа не е настъпило счупване на плочки и три години експлоатация не са показали съобщения за течове или корозия; проектът е популяризиран като демонстрация на интегрирана PV архитектура на ниво провинция.

2. 1,2 MW стоманена покривна фотоволтаична инсталация с цветно покритие в голям логистичен парк в Дзянсу

Персонализирани покривни куки с удължена височина бяха използвани за извити стоманени фабрични покриви за разпределяне на точковите натоварвания; проектът премина проверка на локално натоварване от тайфун. Системата генерира средно 1,3 милиона kWh годишно, като хидроизолацията на покрива остава непокътната и без течове.

3. Проект за масов износ за жилищни покривни PV във Виетнам

Персонализирана слънчева покривна кука, предназначена за покриви с плоски керемиди в Югоизточна Азия, изнасяна заедно с пълни комплекти за монтажни профили. Проектът обхваща над хиляда жилищни покриви и е адаптиран към местния климат с висока температура и много валежи.

Предпазни мерки при инсталиране и използване

1. Изисквания към точките на фиксиране

Основата на куката трябва да бъде закотвена към покривни греди (дърво или стомана) или бетонни греди. Анкерирането само към плочките или повърхностния хидроизолационен слой е забранено, за да се предотврати напукване или отлепване на плочките, причинени от дълготрайни натоварвания.

2. Спецификации на хидроизолацията

Почистете праха след пробиване, инжектирайте устойчив на атмосферни влияния уплътнител в отвора и закрепете модула с EPDM водоустойчиво уплътнение. След повторно позициониране на керемидите, поддържайте оригиналния дренажен наклон и се уверете, че дренажните канали на покрива остават безпрепятствени.

3. Спецификации на разстоянието и натоварването

Всеки фотоволтаичен модул е ​​свързан с 2–4 куки за покрива; плътността на куките трябва да се увеличи при наклони на покрива над 25° или в крайбрежни зони, изложени на големи натоварвания от вятър. Монтажът трябва стриктно да се придържа към предоставените от нас чертежи на натоварването.

Транзакционни гаранции

1) Гарантиране на квалификацията: Пълен набор от сертификати—ISO9001 (Качество), ISO14001 (Околна среда) и ISO45001 (Здраве на работното място)—заедно с кредитен сертификат за предприятие от степен 3A и доклади от проверка на фабричните материали се предоставят с пратката, за да отговарят на изискванията за търг и наддаване.

2) Осигуряване на контрол на качеството: Четиристепенна инспекция на качеството — тестване на входящите суровини, проверка на размерите на CNC щанцоване, вземане на проби от антикорозионен солен спрей и тестване за симулация на механично натоварване. Всяка продуктова партида може да бъде проследена, за да се елиминират отклонения в размерите и дефекти на покритието.

3) Гарантиране на доставката: Договорите за доставка определят ясни дати за доставка, като се прилагат санкции за закъснения; Поддържат се 10 000 тона запаси по стандартна спецификация, а спешните проекти получават производствен приоритет.

4) Техническа поддръжка на място: Инженерите могат да бъдат изпратени, за да осигурят насоки за инсталиране на място за широкомащабни (на ниво мегават) домашни проекти; за задгранични проекти ние предоставяме техническа документация на изцяло английски език и дистанционни видео инструкции.

5) Дългосрочна поддръжка за експлоатация и поддръжка: За по-стари фотоволтаични електроцентрали, които са били в експлоатация от години, ние предлагаме резервни куки и хардуерни аксесоари с отстъпка, както и технически насоки за поддръжка и ремонт на фотоволтаични системи на покрива.
