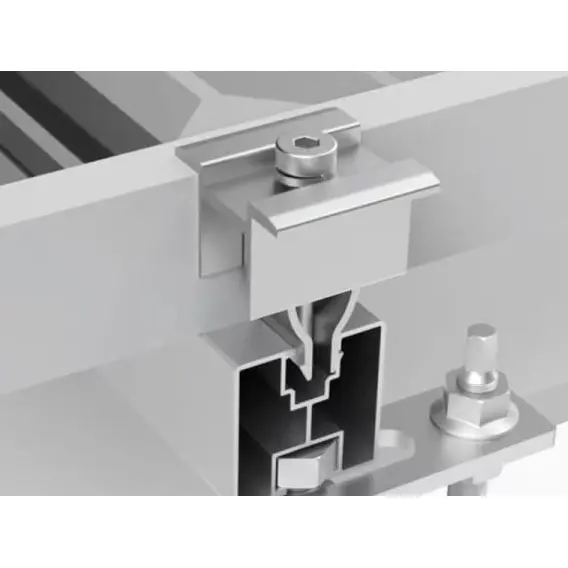

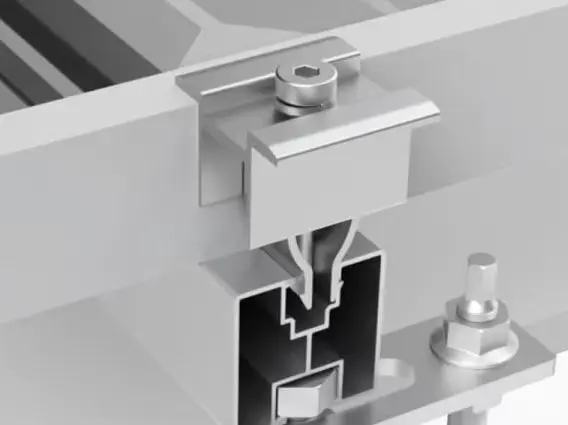

Соларен монтаж Пресоващ фитинг

Слънчевите монтажни пресови фитинги, доставени от Guojian, са подходящи за фотоволтаични рамки, вариращи от 30 mm до 55 mm, и са идеално съвместими с C-тип, Z-тип, U-тип стомана и цинк-алуминий-магнезиеви водещи релси, произведени от нашата фабрика. Повърхността е обработена с анодиране, предлагаща отлична устойчивост на корозия и е подходяща за различни сценарии на приложение като наземни електроцентрали, разпределени покривни системи и селскостопански фотоволтаични допълнителни проекти.

Основни предимства на продукта

1. Интегрирано OEM решение със спецификации, идеално съчетани с компонентите

2. Еднокомпонентна конструкция от екструдирана 6005-T5 алуминиева сплав за висока структурна здравина

3. Устойчиви на атмосферни влияния EPDM подложки за защита на модулните рамки

4. Широк обхват на затягане, съвместим с всички видове фотоволтаични модули

5. Анодизирано покритие за дълготрайна устойчивост на корозия и издръжливост на открито

6. Включва 304 крепежни елементи против разхлабване от неръждаема стомана за предотвратяване на ръжда и задръстване

7. Масово произведени на автоматизирани линии, осигуряващи стабилни доставки за мащабни проекти

Сценарии за приложение

1. Наземни фотоволтаични инсталации с комунални услуги

Мащабни фотоволтаични бази от мегаватов клас в равнини, планински райони или пустини; съчетани с горещо поцинковани или покрити с Zn-Al-Mg С-канал релси; използва средни скоби и крайни скоби за сигурен монтаж на масив с отлична устойчивост на вятър, сняг и натоварване.

2. Търговски и промишлени (C&I) покривни PV

Слънчев монтаж Притискащ фитинг се проектира върху цветни стоманени плочки или плоски бетонни покриви; леките алуминиеви скоби намаляват общото натоварване на покрива; съвместим с различни оформления на масиви; лесен монтаж без компромис с хидроизолацията на покрива.

3. Екодопълнителни фотоволтаични проекти

Агроволтаични, фотоволтаични станции за рибарство, фотоволтаични станции за пасища и солени полета; Zn-Al-Mg релси, съчетани с устойчиви на корозия алуминиеви скоби, издържат на солена-алкална почва и среда с висока влажност (напр. над рибарници).

4. Фотоволтаични навеси и интелигентни оранжерии

Фотоволтаични навеси от стоманена конструкция и селскостопански фотоволтаични оранжерии; съвместим с монтажи с регулируем наклон и проследяване; гъвкаво използване на дълги и къси скоби за регулиране на разстоянието между модулите.

5. PV проекти в чужбина

Жилищни и C&I PV проекти в Югоизточна Азия, Европа и Африка; налични са ръководства за инсталиране на английски; спецификации за устойчивост на корозия, подходящи за дъждовен или крайбрежен климат; пълни комплекти за монтажна система, налични за износ.

Указания за инсталиране и използване

1. Стриктно спазване на спецификациите за въртящ момент

Въртящ момент < 18 N·m: Недостатъчна сила на затягане; модулите могат да се плъзгат или да генерират шум по време на силен вятър. Въртящ момент > 25 N·m: Прекомерният натиск деформира рамката на модула, причинявайки микропукнатини в стъклото и последващо влошаване на мощността.

2. Не пропускайте EPDM омекотяващите подложки

Директният контакт метал-метал без подложка драска анодизираната рамка и причинява електрохимична корозия; дълготрайното проникване на дъждовна вода води до ръждясване и повреда на рамката.

3. Не смесвайте крепежни елементи от различни материали

Алуминиевите скоби не трябва да се съчетават с болтове от въглеродна стомана; контактът между алуминий и желязо в присъствието на дъждовна вода причинява електрохимична корозия, водеща до блокиране или счупване на крепежни елементи в краткосрочен план.

4. Не режете и не шлифовайте телата на скобите на място

Шлифоването уврежда антикорозионния анодизиран слой, причинявайки бързо ръждясване на срязаните ръбове; ако са необходими корекции на размера, поискайте предварително изработени по поръчка нестандартни части от фабриката.

5. Съвместимост на дебелината на рамката на модула

Строго избягвайте използването на скоби с тесен захват върху прекалено дебели рамки; това създава празнина между скобата и рамката, концентрирайки напрежението и вероятно смачквайки модула.

6. Монтаж при ниска температура или влажно време

Инсталирането не се препоръчва. Соларен монтаж. Прес. Фитинг, когато температурите са под 0°C; ниските температури втвърдяват EPDM подложката, намалявайки ефективността на омекотяване и рискувайки повреда на рамката на модула. Уверете се, че покривните керемиди и монтажните релси са сухи преди монтаж след дъжд.

7. Проверка и поддръжка след инсталиране

Провеждане на рутинни проверки на всеки шест месеца; проверявайте отново на всеки три месеца за крайбрежни или рибарски слънчеви проекти. Извършвайте цялостни проверки на стегнатостта на болтовете и стареенето на накладките след тайфуни или силни снежни бури.

8. Изисквания за съхранение и защита

Съхранявайте немонтирани скоби в сух склад в запечатани, влагоустойчиви кашони; избягвайте излагане на пряка слънчева светлина или дъжд, за да предотвратите преждевременно стареене и повреда на гумените подложки.
