A водеща релсае повече от обикновена метална писта. Това е прецизен компонент, отговорен за поддържането на контролирано движение, подравняване, стабилност и безопасност в системи, където гладкото и повтарящо се движение има значение. От асансьорни инсталации до индустриално оборудване, правилната водеща релса трябва да съчетава точност на размерите, структурна здравина, качество на повърхността, надеждна инсталация и дългосрочна издръжливост. Това ръководство обяснява как работят направляващите релси, какво определя тяхното представяне, как да изберат правилната спецификация и какво купувачите трябва да проверят, преди да направят поръчка.
1. Основи на направляващата релса

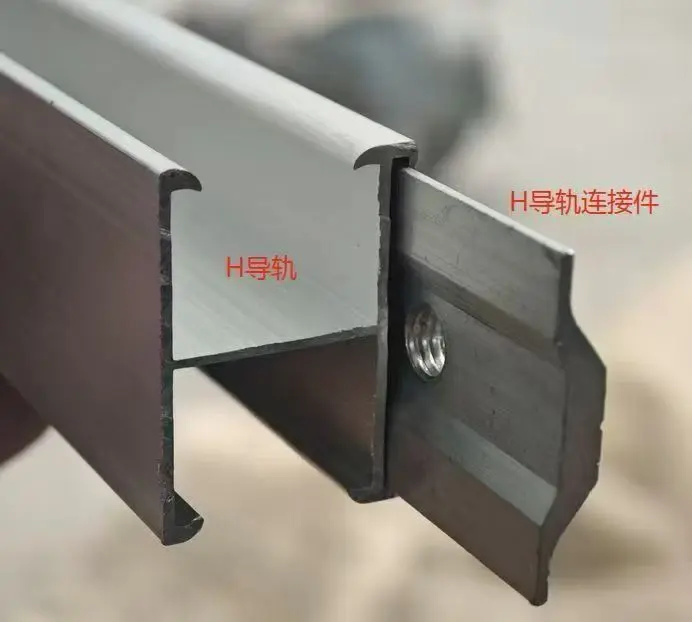

Водещата релса е твърд линеен компонент, предназначен да контролира пътя на движеща се част. Instead of allowing a component to move freely in several directions, the rail establishes a defined travel path and helps maintain consistent alignment throughout operation.
В асансьорните системи водещите релси са монтирани вертикално вътре в шахтата, за да направляват кабината на асансьора и противотежестта. Съвременните стандарти за асансьори поставят специфични изисквания към материала на водещата релса, размерите, геометрията, повърхностното покритие, връзките, деформацията и структурните характеристики. ISO 8100-33:2022, например, определя степени и качество, размерни и геометрични толеранси, покритие на повърхността и изисквания за обозначение за стандартизирани T-тип водещи релси, използвани за кабини и противотежести.
За промишлени машини терминът може да опише по-широк набор от компоненти за линейно насочване. Точното напречно сечение, материалът, твърдостта, методът на монтаж и повърхностната обработка зависят от машината и работната среда.
2. Как работи направляващата релса
Ефективността на водещата релса идва от взаимодействието между релсата, подвижния възел, монтажните скоби, водещите обувки или ролки, ставите и околната структура. Всеки елемент трябва да работи заедно. Висококачествената релса не може да компенсира лоша инсталация, неправилно подравняване или неподходящ поддържащ хардуер.
Поддържане на контролиран път на пътуване
Релсата осигурява фиксирана референтна повърхност. Водещи обувки, ролки, колела или други водещи елементи следват тази повърхност, намалявайки нежеланото движение и поддържайки оборудването подравнено.
Боравене със странични сили
Движещите се товари могат да създадат странични сили по време на ускорение, забавяне, товарене, разтоварване, вибрации или аварийно спиране. Една достатъчно твърда система от водещи релси помага да се устои на тези сили, като същевременно ограничава прекомерното отклонение.
Поддържа гладка работа
Изправеността на релсите и състоянието на повърхността пряко влияят върху поведението на движещия се компонент. Poor geometry, damaged surfaces, contamination, or improperly joined rail sections can increase noise, vibration, wear, and maintenance requirements.
За асансьорни приложения EN 81-20 изрично изисква водещите релси, техните съединения и приспособленията да издържат на натоварванията и силите, свързани с безопасната работа, докато деформациите трябва да останат достатъчно контролирани, за да се избегне смущение с врати, предпазни устройства или движещи се компоненти.
3. Основни приложения на направляващи релси
Водещите релси се използват навсякъде, където е необходимо контролирано линейно или вертикално движение. Въпреки че водещите релси за асансьори са сред най-разпознаваемите примери, основният инженерен принцип се прилага за много индустрии.
| Приложение | Основна функция | Важни съображения |
|---|---|---|
| Пътнически асансьори | Насочване на колата и противотежест | Подравняване, комфорт при возене, здравина, деформация, качество на повърхността |
| Товарни асансьори | Контролирайте движението при по-големи натоварвания | Товароносимост, структурна твърдост, издръжливост |
| Индустриално оборудване | Осигурете повтарящо се линейно насочване | Посока на натоварване, скорост, износване, точност на монтаж |
| Системи за обработка на материали | Насочвайте движещи се платформи и компоненти | Непрекъсната работа, замърсяване, достъп за поддръжка |
| Машини за автоматизация | Поддържайте прецизно позициониране на компонентите | Толеранс на размерите, покритие на повърхността, повторяемост |
| Специализирани системи за повдигане | Контролирайте вертикално или наклонено движение | Условия на натоварване, изисквания за безопасност, експозиция на околната среда |
В асансьорните инсталации водещите релси не са просто позициониращи компоненти. Те могат също да взаимодействат със системите за безопасност при необичайни работни условия. Наредбите за асансьори в Калифорния, например, изискват асансьорните кабини и противотежестите да бъдат снабдени с водещи релси и да определят изисквания относно материала на релсите, секциите, опорите, закрепващите елементи и структурните характеристики.
4. Материали и производство
Стоманата се използва широко за взискателни приложения на водещи релси, защото предлага полезна комбинация от здравина, твърдост, обработваемост, устойчивост на износване и стабилност на размерите. Обаче простото уточняване на „стомана“ не е достатъчно. Класът на материала и производственият процес трябва да съответстват на действителното приложение.
Студено изтеглени водещи релси
Студеното изтегляне може да осигури контролирани размери и постоянен профил. Това го прави подходящ за приложения, където прецизността на размерите и повърхностните характеристики са важни.
Обработени водещи релси
Обработката може да се използва, когато се изисква по-строг геометричен контрол или специфично състояние на повърхността. ISO 8100-33 идентифицира студено изтеглени и машинно обработени производствени маршрути за стандартизирани Т-тип направляващи релси за асансьори.
Повърхностна обработка
В зависимост от околната среда може да е необходима защита срещу корозия. Storage, transportation, installation, and long-term operating conditions should all be considered when determining whether additional surface protection is appropriate.
5. Ключови фактори за ефективност
Няколко технически характеристики определят дали водещата релса ще работи надеждно през целия си експлоатационен живот.
Един от най-пренебрегваните фактори е комбинираният ефект от деформацията на релсата, деформацията на скобата, хлабината на направляващата обувка и изправеността на релсата. Изискванията за безопасност на асансьора изрично признават, че тези фактори трябва да се разглеждат заедно, а не поотделно.
6. Ръководство за избор на направляваща шина
Изборът на правилната направляваща релса започва с приложението, а не с продуктовия каталог. Релса, която работи добре в една система, може да е неподходяща за друга, тъй като натоварването, скоростта, разстоянието между релсите, условията на поддръжка, работната среда и изискванията за безопасност могат да бъдат много различни.
Стъпка 1: Определете натоварването
Определете общата движеща се маса и идентифицирайте статични, динамични, ударни, спирачни и странични натоварвания. For elevator applications, car weight, rated load, counterweight configuration, speed, safety gear, and bracket spacing can all affect rail requirements.
Стъпка 2: Потвърдете профила на релсата
Формата на напречното сечение трябва да съответства на оборудването и съответната спецификация. Водещите релси тип T са широко стандартизирани за приложения в асансьори, докато индустриалните машини може да изискват персонализирани профили.
Стъпка 3: Проверете изискванията за размерите
Потвърдете височината, ширината, дебелината, дължината на релсата, разположението на монтажните отвори, където е приложимо, конфигурацията на фугите и допустимите отклонения.
Стъпка 4: Помислете за околната среда
- Вътрешен или външен монтаж
- Влажност и излагане на вода
- Прах, химикали или промишлени замърсители
- Температурни вариации
- Продължителност на съхранение преди монтаж
- Необходима честота на поддръжка
Стъпка 5: Потвърдете съвместимостта
Водещата релса трябва да се оценява като част от цялостната система. Проверете съвместимостта със скоби, скоби, рибни пластини, водещи обувки, ролки, предпазни устройства и носеща конструкция, преди да финализирате поръчката.
| Въпрос на купувача | Защо има значение |
|---|---|
| Какъв товар ще носи релсата? | Определя необходимия структурен капацитет и твърдост. |
| Каква е работната скорост? | По-високите скорости могат да направят подравняването, вибрациите и качеството на повърхността по-критични. |
| Какъв профил на релсата е необходим? | Осигурява механична съвместимост с направляващата система. |
| Какви допустими отклонения са допустими? | Контролира точността на монтажа и оперативната последователност. |
| Къде ще се монтира релсата? | Помага за определяне на изискванията за защита от корозия и материали. |
| Кой стандарт се прилага? | Предотвратява закупуването на технически несъвместим продукт. |
7. Монтаж и поддръжка
Дори висококачествена водеща релса може да работи лошо, ако се пренебрегне точността на монтажа. Подравняването на релсите трябва да се проверява по време на процеса на инсталиране, а не само след сглобяването на всички секции.
Приоритети при инсталиране
- Проверете релсите преди монтажа за видими повреди, корозия, деформация или замърсяване.
- Проверете референтните точки на монтаж и позициите на скобите.
- Поддържайте определеното подравняване и разстояние в цялата система.
- Уверете се, че ставите са правилно монтирани и закрепени.
- Проверете крепежните елементи и поддържащите компоненти според приложимата спецификация.
- Извършете окончателни проверки на движението и подравняването преди пускане в експлоатация.
Изискванията към асансьора също признават важността на гъвкавостта на закрепването и движението на сградата. EN 81-20 изисква механизми за закрепване на водещи релси, за да поемат ефекти като нормално слягане на сградата или свиване на бетона, като същевременно предотвратяват въртенето на закрепване, което може да освободи релсите.
Рутинна поддръжка
Поддръжката трябва да се фокусира върху признаци на износване, необичайни вибрации, корозия, разхлабени крепежни елементи, повредени повърхности, необичаен шум и промени в поведението при работа. Ако приложението включва критично за безопасността оборудване, инспекциите трябва да следват инструкциите на производителя на оборудването и приложимите местни изисквания.
8. Контролен списък за проверка на качеството
Купувачите, които доставят водещи релси в обем, трябва да установят ясен процес на проверка преди да започне производството. Това намалява риска от получаване на компоненти, които технически съответстват на номиналната спецификация, но създават проблеми по време на инсталирането.
- Материална проверка:Потвърдете указаната марка стомана и съответната документация за материала.
- Проверка на размерите:Проверете критичните размери на профила спрямо одобрени чертежи или спецификации.
- Проверка на праволинейността:Уверете се, че геометрията на релсата остава в рамките на необходимия толеранс.
- Повърхностна проверка:Потърсете драскотини, вдлъбнатини, пукнатини, корозия или други дефекти, които биха могли да повлияят на работата.
- Съвместна проверка:Проверете повърхностите на фугите и свързващите компоненти.
- Проверка на дължината:Потвърдете индивидуалните дължини на релсите и допустимите отклонения.
- Проверка на опаковката:Уверете се, че релсите са защитени срещу деформация и увреждане на околната среда по време на транспортиране.
9. Често срещани предизвикателства на купувача
Предизвикателство 1: Неясни спецификации
Купувачите понякога изискват „стандартна водеща релса“, без да определят приложението, профила, материала, дължината, толеранса или приложимия стандарт. Това може да доведе до повтарящи се технически разяснения и забавено производство.
Предизвикателство 2: Непоследователни измерения
При големи проекти дори малки разлики между партидите могат да усложнят монтажа. Следователно последователният производствен контрол е важен, когато са включени множество производствени партиди.
Предизвикателство 3: Транспортни щети
Дългите стоманени секции могат да бъдат изложени на огъване, удар, влага и абразия по време на транспортиране. Подходящите методи за опаковане и товарене са част от качеството на продукта, а не последваща мисъл.
Предизвикателство 4: Лоша комуникация между доставчик и монтажник
Техническите подробности трябва да бъдат потвърдени преди производството, особено когато релсата е част от интегриран асансьор или машинна система. Чертежи, допустими отклонения, изисквания за материали, критерии за инспекция и очаквания за опаковане трябва да бъдат договорени предварително.
Предизвикателство 5: Избор само по цена
Най-ниската единична цена може да не представлява най-ниската обща цена на проекта. Преработката, забавянето на монтажа, резервните части, проблемите с транспорта и непостоянното качество могат бързо да надделеят над първоначалната разлика в цената.
10. Защо да работите с Guojian Steel (Tianjin) Co., Ltd.?
За купувачите, които се снабдяват със стоманени водещи релси, способността на доставчика да разбира техническите изисквания е също толкова важна, колкото и производственият капацитет. Guojian Steel (Tianjin) Co., Ltd. може да служи като технически производствен партньор за купувачи, които се нуждаят от компоненти на основата на стомана с определени размери, последователни производствени изисквания и ориентирана към приложението поддръжка.
Професионалният процес на снабдяване трябва да започне с действителното приложение. Вместо да третират всяка поръчка като общ стоманен продукт, доставчикът и купувачът могат да изяснят необходимия профил, размери, изисквания за материали, състояние на повърхността, дължина, допустими отклонения, опаковка и очаквания за проверка преди производството.
За международните купувачи целта не е просто да закупят парче стомана. Това е да се получи решение за направляваща релса, което отговаря на приложението, метода на инсталиране, изискванията за качество и графика на проекта.
11. Често задавани въпроси
За какво се използва направляваща релса?
Направляваща релса контролира движението на движещ се компонент по определена траектория. В асансьорите той насочва кабината и противотежестта, като същевременно помага за поддържане на центровката и стабилността.
Какъв материал обикновено се използва за водещи релси за асансьори?
Стоманата се използва често, защото осигурява здравината и твърдостта, необходими за взискателни приложения. Специфичните изисквания към материалите зависят от приложимия стандарт и дизайна на системата.
Какво прави водещата релса висококачествена?
Важните характеристики включват подходящи свойства на материала, точност на размерите, праволинейност, подходящо покритие на повърхността, последователна геометрия, надеждни съединения и правилна проверка.
Защо изправеността на водещата релса е важна?
Прекомерното отклонение може да повлияе на взаимодействието между компонентите на релсата и водача, потенциално увеличавайки вибрациите, шума, износването и трудностите при монтажа.
Как купувачите трябва да изберат водеща релса?
Започнете с приложението, натоварването, скоростта, профила на релсата, размерите, допуските, разположението на инсталацията, работната среда и приложимите стандарти. Трябва да се има предвид цялостната направляваща система, а не само релсата.
Водещите релси стандартизирани ли са?
Някои приложения използват стандартизирани профили и изисквания. За асансьорни системи ISO 8100-33:2022 определя изискванията за стандартизирани T-тип водещи релси, използвани за кабини и противотежести. Други промишлени приложения може да изискват специфични за приложението проекти.
Могат ли водещите релси да бъдат персонализирани?
В зависимост от производствения процес и приложение, изисквания като размери, дължини, степени на материала, състояние на повърхността, разположение на отворите, опаковка и други производствени детайли могат да бъдат персонализирани или договорени според спецификациите на проекта.
Защо водещите релси трябва да се проверяват преди изпращане?
12. Заключение
Надеждната водеща релса е резултат от повече от подходящ стоманен профил. Its real performance depends on the relationship between material quality, geometry, straightness, surface condition, structural strength, joints, installation accuracy, and the operating environment.
За асансьори и други системи за прецизно движение тези фактори стават особено важни, тъй като водещите релси пряко влияят върху подравняването, качеството на возене, стабилността на оборудването, изискванията за поддръжка и безопасната работа. Международни стандарти като ISO 8100-33 предоставят дефинирани изисквания за стандартизирани направляващи релси за асансьори, докато местните разпоредби могат да установят допълнителни изисквания за специфични инсталации.
За купувачите най-ефективният подход е да дефинират ясно приложението, да потвърдят техническите спецификации преди производството, да оценят цялостната направляваща система и да работят с производител, способен да поддържа постоянно качество от суровината до крайната проверка.
