Междинна скоба от алуминиева сплав

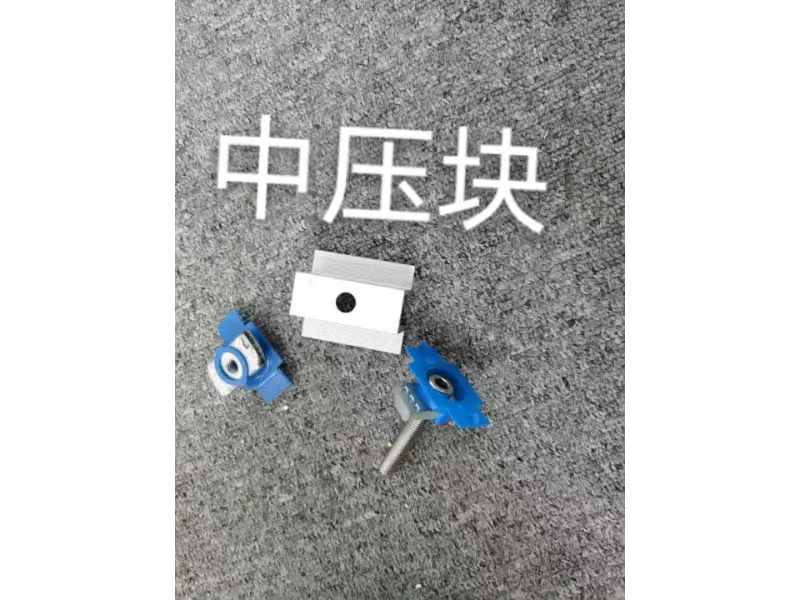

Междинната скоба от алуминиева сплав (средна фотоволтаична скоба) е специализиран компонент, предназначен за закрепване на фотоволтаични (PV) модули. Разположен между два съседни фотоволтаични панела, той заключва модулите към монтажните шини, ограничава хоризонталното изместване и повишава устойчивостта на вятър и сеизмична устойчивост на целия масив. Доставя се със закопчалки от неръждаема стомана 304 и опционална гумена подложка от EPDM против хлъзгане за защита на рамките на модула от повреда. Дизайнът включва канали за дренаж и въздушен поток, за да се сведе до минимум натрупването на прах, вода и сняг. Тези скоби се използват широко в търговски и промишлени инсталации на покриви, жилищни фотоволтаични системи и наземни слънчеви електроцентрали от комунални услуги. Размерите могат да бъдат персонализирани въз основа на дебелината на модула и специфичните изисквания за натоварване на проекта.

Основни функции

1. Междинно затягане и закрепване:

Инсталирана между два съседни фотоволтаични модула, междинната скоба от алуминиева сплав заключва модулите здраво към монтажните шини. Той ограничава както хоризонталното, така и вертикалното изместване, като гарантира, че модулите остават добре подравнени и подложени на стабилни, еднакви сили; той служи като основен свързващ компонент за осигуряване на целия масив.

2. Устойчивост на вятър и сеизмична устойчивост:

Като осигурява многоточково затягане, устройството ограничава движението и трептенията на модула по време на силен вятър или сеизмични събития. Това предотвратява изместване на модулите извън релсите или вибриране при екстремни натоварвания, като по този начин подобрява цялостната стабилност на масива при тежки климатични условия.

3. Противохлъзгане и разхлабване:

Вътрешните назъбвания против приплъзване, комбинирани с EPDM гумена подложка, увеличават триенето между скобата и рамката на модула. Това предотвратява плъзгане или разхлабване на модулите, като същевременно смекчава напрежението при затягане, за да предпази рамките на модула от смачкване или повреда.

4. Прехвърляне на товара:

Скобата пренася равномерно теглото на модулите — заедно с натоварването от вятър и сняг — към монтажните релси, опорните колони и фундаментната конструкция. Това разпределя напрежението, предотвратявайки локализирано претоварване, което иначе би могло да доведе до структурна деформация или повреда на фотоволтаичните модули.

5. Дренаж и въздушен поток:

Структурата на междинната скоба от алуминиева сплав включва интегрирани канали за дренаж и въздушен поток. Те улесняват ефективното оттичане на дъждовната вода и конденза, намалявайки натрупването на прах, вода и сняг в точките на затягане, като същевременно минимизират рисковете от засенчване и прекомерно натрупване на натоварване върху модулите.

6. Съвместимост и гъвкавост:

Съвместим със стандартни дебелини на соларни модули (напр. 30 mm, 35 mm, 40 mm) и може да се персонализира за нестандартни размери. Проектирана да работи с различни рамкови конструкции и модули от различни производители, една единствена захранваща система може да отговори на изискванията на различни проекти.

Технически спецификации

Елемент	Спецификация
Степен на основната сплав	Алуминиева сплав 6005-T5 / 6063-T5 (по избор)
Повърхностна обработка	Сребърно анодиране, дебелина на филма ≥10μm
Дебелина на аноден филм	≥10 μm, удебелена персонализация, налична за крайбрежни среди и среди с високо съдържание на сол
Съвместима дебелина на модула	30 мм, 35 ​​мм, 40 мм (с възможност за персонализиране)
Стандартна дължина	40/50/60/80 мм (рязани по размер при поискване)
Тип структура	Модулна структура за средно затягане с противоплъзгащ профил на зъбите от вътрешната страна
Поддържащи крепежни елементи	Т-образни болтове и гайки от неръждаема стомана 304
Допълнителни аксесоари	EPDM гумени уплътнения против плъзгане
Устойчивост на натоварване от вятър	До 60 m/s (проверено повторно за проект)
Снежно натоварване	1,4kN/m² (изчислено за проект)
Сценарии за приложение	Търговски и индустриални покриви, жилищни фотоволтаични инсталации, наземни централни фотоволтаични електроцентрали
Приложими стандарти	Налични са сертификати GB/T 5237, CE, ISO9001

Опаковане и логистични услуги

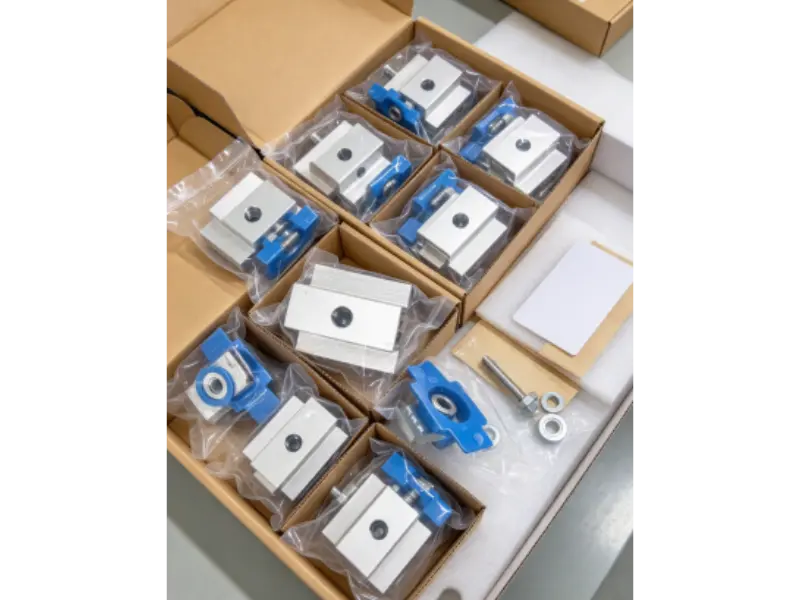

1. Индивидуална опаковка:

Всяка междинна скоба от алуминиева сплав е опакована отделно, за да се предотврати триене или удар, защита на анодизираната повърхност и гарантиране на драскотини или повреда на покритието по време на транспортиране.

2. Ясно етикетиране:

Артикулите са сортирани по модел и спецификация, с включени ясни етикети и опаковъчни списъци, за да се улеснят бързите проверки на инвентара на място и организираното съхранение.

3. Проверка на количеството:

Всяка пратка се подлага на щателно преброяване и проверка на модели и партиди, за да се гарантира, че действителните артикули – по отношение на количеството и спецификациите – съвпадат перфектно с опаковъчния списък, предотвратявайки недостиг или пропуски.

4. Подсилена външна опаковка:

Стоките са опаковани в здрави стандартни кашони или дървени щайги, оборудвани с вътрешни омекотяващи материали и подсилени ъглови протектори за предотвратяване на деформация от удари по време на транспортиране.

5. Защита от влага:

Десикантите са включени в опаковката, за да осигурят суха среда по време на морския или сухопътния транспорт, предотвратявайки повреди, свързани с влагата, на анодизираното покритие и гарантирайки, че компонентите са готови за незабавен монтаж при пристигането.

6. Логистична поддръжка:

Гъвкавите опции за доставка включват поетапни доставки. За международни поръчки предоставяме изчерпателни опаковъчни списъци и митническа документация, за да осигурим безпроблемно освобождаване при износ; за вътрешни поръчки предлагаме директна доставка на пълен камион до обекта, в съответствие с графиците на строителството.

Процес на инсталиране

1. Инструктаж преди инсталиране:

Ние предоставяме планове за монтаж и техническа документация, очертаващи ключови точки за монтаж, изисквания за затягане и основни предпазни мерки, подкрепени от технически брифинг преди строителството.

2. Позициониране и оформление:

Въз основа на проектните чертежи се определя разположението на слънчевите модули и монтажните шини, а точките за монтаж на средните скоби са маркирани, за да се осигури последователно разстояние и подравняване.

3. Разположение на модула:

Соларните модули се позиционират върху монтажните шини; разстоянието и нивелирането между съседните модули се регулират, за да се гарантира, че модулните рамки пасват перфектно в слотовете на средните скоби.

4. Монтаж и затягане:

Монтирайте междинните скоби от алуминиева сплав и затегнете Т-болтовете до определения въртящ момент. Уверете се, че силата на затягане е добре контролирана—избягвайте прекомерна сила, която може да повреди рамките на модула, и се уверете, че не са твърде разхлабени, което може да доведе до нестабилност.

5. Проверка против приплъзване:

Проверете дали EPDM гумените подложки и назъбванията против плъзгане са правилно позиционирани. Проверете всяка точка на затягане, за да се уверите, че модулите са сигурни и няма да се изплъзнат или разхлабят.

6. Окончателна проверка и приемане:

Проверете целия масив, за да се уверите, че всички компоненти са правилно затегнати и нивелирани. Проверете празнините между модулите и цялостното им подравняване. След като са потвърдени изискванията за носещи характеристики и инсталацията премине инспекция, проектът може да бъде предаден.

ЧЗВ

В1: Каква празнина трябва да се остави между рамките на два съседни модула, когато се използва междинна скоба?

О: За стандартни проекти 5–8 mm разширителна междина е достатъчна, за да поеме топлинното разширение и свиване. Можем също така да препоръчаме подходящите спецификации въз основа на чертежите на вашия проект, когато правите поръчка.

Q2: Какъв е правилният момент на затягане за средните скоби и ще повреди ли модулните рамки?

A: Затегнете T-болтовете според стандартните спецификации за въртящ момент. С EPDM гумената подложка, действаща като буфер, правилното затягане няма да повреди рамките на модула. Прекомерният въртящ момент обаче може да смачка алуминиевите рамки, така че трябва да се избягва прекаленото затягане.

Въпрос 3: Болтовете, използвани със средните скоби, ще заклещят ли по време на продължителна употреба на открито, което ще затрудни отстраняването им по-късно?

A: Ние доставяме 304 крепежни елементи от неръждаема стомана като стандарт, които предлагат добра устойчивост на захващане. За дългосрочни проекти на открито могат да бъдат избрани и болтове с противозадирващо покритие, за да се улесни по-лесното отстраняване по време на бъдеща поддръжка или смяна на модула.

В4: Могат ли междинните скоби да се използват повторно, ако назъбванията (зъбците) са износени?

О: Те могат да се използват повторно, ако назъбванията не са значително износени и профилът остава недеформиран. Ако назъбванията са силно износени, противоплъзгащите характеристики ще бъдат компрометирани; следователно не препоръчваме използването им за нови фотоволтаични проекти.

В5: Могат ли междинни скоби с различни спецификации на дебелината да се смесват в един и същ проект за покрива?

О: Не се препоръчва смесването на различни спецификации. Използването на междинни скоби с различна дебелина може да доведе до неравномерно натоварване на модулите, потенциално причинявайки локализирани концентрации на напрежение и увеличавайки риска от микропукнатини; следователно най-добре е спецификациите да се стандартизират.

В6: Какви конкретни съображения трябва да се имат предвид при избора на междинни скоби за широкоформатни модули с двойно стъкло?

О: Като се има предвид по-голямото собствено тегло на широкоформатните модули с двойно стъкло, препоръчително е да се даде приоритет на използването на по-дебели междинни скоби от алуминиева сплав. Освен това проверете височината на рамката на модула, потвърдете ефективната дължина на затягащия контакт и, ако е необходимо, увеличете броя на точките на затягане.
