Затягащ блок от алуминиева сплав

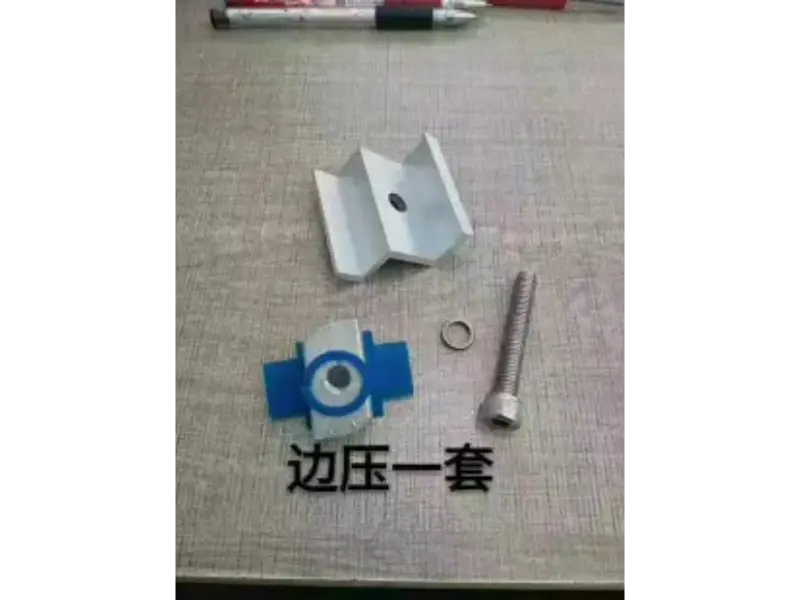

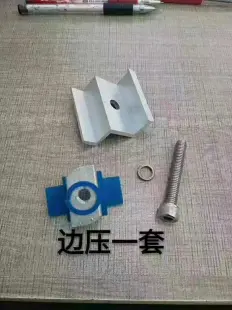

Блокове за затягане на ръбове от алуминиева сплав са монтирани на външните ръбове на първия и последния слънчев модул във фотоволтаична (PV) матрица. Те закрепват модулите към монтажните релси, като ограничават изместването на крайната точка и осигуряват устойчивост срещу външни сили като силен вятър и натоварване от сняг. Заедно със средните скоби те образуват цялостна система за затягане на модула. Всяка единица се доставя с 304 Т-болта и гайки от неръждаема стомана, с опционална гумена подложка от EPDM против хлъзгане за защита на алуминиевата рамка на модула от вдлъбнатини или приплъзване. Структурният дизайн улеснява дренажа и оттичането, като помага да се сведе до минимум натрупването на прах и сняг. Тези скоби са подходящи както за модули с едно стъкло, така и за модули с двойно стъкло, приложими за жилищни, търговски, промишлени и наземни фотоволтаични електроцентрали от комунален мащаб; те също могат да бъдат персонализирани въз основа на специфични дебелини на модула.

Ключови предимства

1. Основен материал с висока якост:

Изработени от 6005-T5 или 6063-T5 алуминиева сплав, тези затягащи блокове от алуминиева сплав предлагат превъзходно съотношение на здравина към тегло. Те са изключително здрави и устойчиви на деформация при дълготрайни натоварвания, намалявайки общото тегло на фотоволтаичната матрица - като по този начин намаляват натоварването върху покривите и носещите конструкции - като същевременно опростяват манипулирането и монтажа.

2. Дългосрочна устойчивост на атмосферни влияния и защита от корозия:

Отличаващи се с анодизирано покритие с дебелина на оксидния слой ≥10 μm, тези скоби остават стабилни дори в крайбрежна среда, солени пръски или влажна среда. Подкрепени от всеобхватен, вътрешен антикорозионен процес, те идват с 25-годишна антикорозионна гаранция, намалявайки дългосрочните разходи за експлоатация и поддръжка, свързани с подмяна на компоненти или отстраняване на ръжда.

3. Дизайн против приплъзване и защита на рамката:

Вътрешната повърхност разполага с назъбвания против хлъзгане, които в комбинация с EPDM гумена подложка увеличават триенето, за да предотвратят плъзгане на модула. Този дизайн също така защитава рамката на модула, предотвратявайки вдлъбнатини или повреди на алуминиевата рамка и стъклото, осигурявайки дългосрочна и безопасна работа на модулите.

4. Бързо сглобяване:

Модулният дизайн елиминира необходимостта от сложна обработка на място. Монтажът може да се извърши от един човек, което намалява предизвикателствата при работа на височини, значително съкращава сроковете за строителство и помага на собствениците да спестят разходи за труд и продължителност на проекта. 5. Широка адаптивност:

Съвместим с основни соларни модули с дебелина 30/35/40 mm, с поддръжка за нестандартни, персонализирани размери. Проектирана да побира различни рамкови конструкции и модули от различни производители, една система за захранване може да отговори на изискванията за профили за широка гама от проекти.

6. Надеждна товароносимост:

Блоковете за захващане на ръбове от алуминиева сплав са проектирани да отговарят на изискванията за структурно натоварване в региони, предразположени към силни ветрове и обилен снеговалеж. Когато се използват заедно със средни скоби, те осигуряват цялостната стабилност на соларния масив. Тъй като скобите и монтажните шини се доставят от един и същ производител, те предлагат висока степен на прецизност, свеждайки до минимум проблеми като лошо прилягане или приплъзване по време на монтаж на място.

Качество на продукта

1. Контрол на суровините:

Използват се само първични алуминиеви заготовки; рециклиран или скрап алуминий е строго забранен. Входящите суровини се подлагат на произволни проверки на качеството, за да се елиминират нестандартните основни материали при източника, като се гарантират постоянни механични свойства и дългосрочна устойчивост на корозия.

2. Инспекция на процеса:

Провеждат се строги инспекции по време на етапите на екструдиране, механична обработка и повърхностна обработка. Допустимите отклонения на размерите се контролират стриктно и се извършват инспекции на "първи артикул" за критични размери преди да започне масовото производство, като се гарантира последователно прилягане и заключване във всяка партида скоби.

3. Проверка преди изпращане:

Продуктите се подлагат на произволни тестове за външен вид, дебелина на оксидния филм, твърдост и товароносимост при издърпване. Могат да се предоставят доклади от тестове, за да се гарантира, че всички показатели за изпълнение отговарят на критериите за приемане на проекта.

4. Сертификати и документация:

Блоковете за захващане на ръбове от алуминиева сплав са сертифицирани по ISO9001 и CE. С всяка пратка се предоставят сертификати за материали и гаранционна документация, които отговарят на изискванията за местни търгове, както и проверка и митническо освобождаване за задгранични проекти.

5. Защитна опаковка:

Компонентите са индивидуално опаковани и поставени в подсилени външни кашони, за да се предотврати повреда или деформация по време на морски или сухопътен транспорт, намалявайки риска стоките да пристигнат в неизползваемо състояние.

Следпродажбено обслужване

1. Техническа поддръжка:

Ние предоставяме безплатна помощ при избора на продукти, планирането на инсталацията и техническите консултации за товароподемност, включително преглед на проектните чертежи. Преди закупуване можем да помогнем при определянето на подходящите спецификации въз основа на изискванията на проекта за натоварване от вятър/сняг и дебелината на модула; по време на фазата на инсталиране ние предлагаме изчерпателно ръководство за инсталиране.

2. Гаранционен ангажимент:

При нормални условия на използване на открито, затягащите блокове от алуминиева сплав се предлагат с 25-годишна антикорозионна гаранция, а крепежните елементи от неръждаема стомана се предлагат с 10-годишна гаранция, покриваща дефекти в материала и изработката.

3. Компенсация за качество:

За проблеми с качеството, произтичащи от производствени дефекти, ние предлагаме замяна, замяна или договорена компенсация. Предоставяме бърз отговор при проверка чрез снимки, за да гарантираме, че графиците на проекта не се забавят поради проблеми с компонентите.

4. Услуги за доставка:

Производството е планирано според графика на проекта, с поддръжка за поетапни доставки. За експортни поръчки ние предоставяме документи за опаковане и митническо освобождаване и поддържаме различни търговски условия, като гарантираме навременна доставка както за вътрешни, така и за международни поръчки.

5. Следпродажбена поддръжка:

Осигуряваме бърза координация при технически проблеми и предлагаме дистанционно ръководство за инсталиране и пускане в експлоатация на място. На въпросите относно размерите или напасването по време на монтажа се отговаря бързо онлайн. След доставката ние извършваме редовни последващи действия, за да наблюдаваме ефективността на продукта на място и да събираме обратна информация за оптимизиране на избора на продукт в бъдещи проекти.

ЧЗВ

Въпрос: Каква е разликата между крайните скоби и средните скоби? Могат ли да се използват взаимозаменяемо?

О: Те не са взаимозаменяеми. Между модулите са монтирани междинни скоби за закрепване на два съседни панела едновременно, докато затягащи блокове от алуминиева сплав са монтирани в краищата на масива за закрепване на външния ръб на модула; и двете са необходими за пълна защита на масива.

Въпрос: Как да определя правилната дебелина на модула за крайната скоба? Прекалено здравото затягане ще повреди ли модула?

A: Скобите разполагат с вътрешни слотове, предназначени за специфични дебелини на модула; просто съпоставете скобата с действителната дебелина на модула. Те са оборудвани с EPDM гумени подложки за омекотяване и защита на рамката на модула. Правилното затягане няма да повреди стъклената или алуминиевата рамка, въпреки че не се препоръчва прекомерна сила, надвишаваща спецификациите за въртящ момент.

В: Мога ли да закупя крайни скоби отделно, без да купувам пълния комплект монтажни аксесоари за PV?

О: Да, крайните скоби от алуминиева сплав могат да бъдат закупени отделно. Средните скоби и крепежни елементи също могат да бъдат поръчани отделно и ние приемаме поръчки от всякакви размери, от малки до големи партиди.

В: Могат ли крайните скоби да се използват с модули от двойно стъкло?

О: Да, те са съвместими както с едностъклени, така и с двойностъклени модули. Просто посочете структурата на рамката и дебелината на вашите модули, когато правите поръчка, и ние ще доставим подходящите слотове и конфигурации на гумени уплътнения.

Въпрос: Ще корозират ли бързо алуминиевите щипки за ръбове в крайбрежни зони с висока експозиция на солена мъгла?

A: Нашите скоби за ръбове от алуминиева сплав разполагат с анодизирано покритие с дебелина ≥10 μm, осигуряващо стабилна устойчивост на солена мъгла – идеално за влажна крайбрежна среда. Предлагат се и с 25-годишна антикорозионна гаранция. За изключително корозивни индустриални зони можем да оценим опции за по-дебело анодизирано покритие.

В: Какво е типичното време за изпълнение?

О: За стандартните спецификации артикулите обикновено са на склад и се изпращат в рамките на 7–10 работни дни. За нестандартни, персонализирани размери или специфични дебелини времето за доставка е приблизително 15–25 работни дни; ние ще потвърдим точната времева линия, преди да направите поръчката си.
