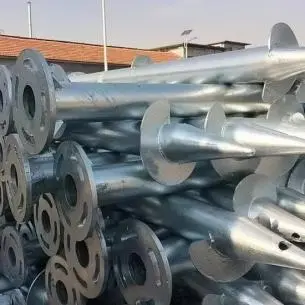

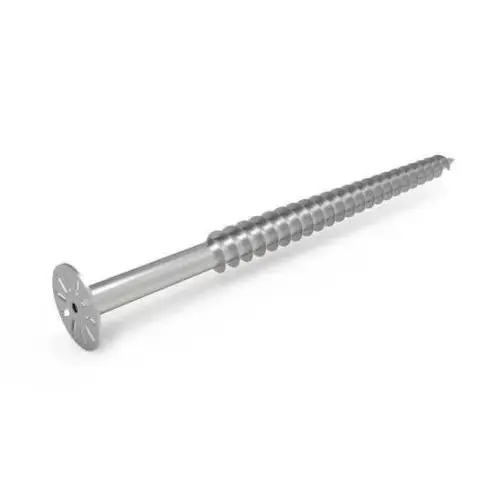

Нашето фундаментно решение за заземяващ винтов анкер от фабриката Guojian ефективно се справя с много болни точки на традиционните бетонни основи, като дълъг период на строителство, значително нарушаване на почвата и трудно възстановяване на обекта. Всеки пилот има стабилна устойчивост на натиск и повдигане и е подходящ за различни сложни геоложки условия като глина, пясъчна почва и обратен насип. Ние предоставяме цялостни услуги, включително подробен инженерен дизайн, доклади от инспекции на трети страни, поетапна доставка и технически насоки на място, за да намалим общите разходи за жизнения цикъл на проекта.
• Не е общ, стандартизиран монтаж: Докато винтовите пилоти на пазара може да изглеждат подобни, техните действителни капацитети за носене на натоварване могат да варират няколко пъти в зависимост от условия като обратно насипване, планински склонове или солено-алкална почва. Въз основа на богат опит с домашни проекти за възобновяема енергия, ние персонализираме параметри – като стъпка на острието, диаметър на острието и дебелина на стената на тръбата – въз основа на специфични характеристики на срязване на почвата, вместо да прилагаме спецификация „един размер за всички“ към различни геоложки условия.
• Метод на сух монтаж без бетон: Монтиран чрез механично завинтване на пилота в земята, този метод елиминира необходимостта от изкопни работи, кофраж, изливане на бетон и втвърдяване. Купчината може да поддържа надстройката веднага след монтажа, което я прави идеална за чувствителни към времето проекти, като например фотоволтаични (PV) инсталации, изискващи бързо свързване към мрежата.
• Разнообразна съвместимост на суперструктури: Върховете на пилоти могат да бъдат снабдени с различни конектори — като фланци или свързващи плочи — за директно свързване с фотоволтаични монтажни системи, колони за навеси, основи на модули за съхранение на енергия и леки стоманени оградни конструкции, което позволява бързо сглобяване на основата и надстройката.
• Екологичен и рециклируем: Процесът не генерира твърди бетонни отпадъци. По време на модификация на проекта, преместване или извеждане от експлоатация, пилотите могат да бъдат развити и извлечени непокътнати, запазвайки оригиналния пейзаж на повърхността във възможно най-голяма степен; това ги прави подходящи за строго регулирани обекти като екологични резервати и планински гори.
• Проактивен контрол на риска: Ние предлагаме тестване на проби и предварителен избор на модел въз основа на предоставени от клиента доклади за геоложки проучвания, помагайки за предотвратяване на скъпи преработки, причинени от проблеми като подхлъзване на купчина или недостатъчен капацитет на натоварване.
Товароносимостта на винтовата купчина зависи от повече от триенето между стената на стоманената тръба и почвата; функционира чрез синергичен механизъм от три части: триене на вала + съпротивление на крайния лагер на спиралните остриета + блокираща/заключваща сила между остриетата и почвата. 1. Изходният въртящ момент на сондажната машина задвижва цялата спираловидна купчина да се завинтва в земята с постоянна скорост; спираловидните остриета врязват и компресират околната почва, създавайки уплътнени почвени дискове над и под остриетата.
2. Вертикалните натоварвания отгоре се поддържат от тези уплътнени почвени дискове; при условия на повдигане, остриетата се закотвят здраво в подлежащата почва, предотвратявайки директното издърпване на купчината.
3. Хоризонталните натоварвания от вятър се противодействат от страничното задържане, осигурено от взаимодействието между стената на пилотната шахта и околната почва.
Практически поглед: стъпката на острието трябва да съответства на въртящия момент на сондажната машина. Ако стъпката е твърде голяма, оборудването с нисък въртящ момент не може да забие купчината; ако стъпката е твърде малка, монтажът е бавен и оригиналният почвен слой е нарушен, което всъщност намалява носещата способност на пилота - детайл, който често се пренебрегва от евтините спирални пилоти на пазара.
Заземителният винтов анкер са скрити подземни компоненти, които не могат да бъдат визуално проверени след монтажа; следователно контролът на качеството трябва да се прилага по време на производствената фаза. Guojian използва цялостна верига за контрол на качеството от край до край:
1. Проверка на входящия материал: Сертификатите за материал се проверяват за всяка партида суровини от стоманени тръби, а дебелината на стената и границата на провлачване се проверяват на място, за да се предотврати навлизането на нестандартни или тънкостенни тръби в производството.
2. CNC рязане и изправяне: Тръбите се нарязват на фиксирани дължини и се изправят; прекомерната кривина в тялото на пилота би компрометирала директно вертикалността по време на монтажа.
3. Спирално оформяне на острие и заваряване на сглобяване: Остриетата се навиват с помощта на специализирани форми, за да се осигури равномерна стъпка; използва се непрекъснато пълно заваряване вместо периодично точково заваряване; заваръчните шевове се шлифоват гладко, за да се елиминират порьозността и студените заварки (студените заварки са честа причина за разрушаване на пилота при условия на силен вятър).
4. Горещо поцинковане: Стриктно спазване на стандарта GB/T 13912, включващ байцване, флюсиране, потапяне в цинк при 450–460°C и пасивиране; средната дебелина на цинковото покритие е ≥85 μm, с опции за по-дебели покрития за солено-алкални или крайбрежни среди.
5. Окончателна проверка и изпращане: Визуална проверка на външния вид, проверки на място на дебелината на цинковото покритие и повторно измерване на критичните размери; Докладите за материалите и записите за проверка на поцинковане могат да бъдат предоставени при поискване за групови поръчки.
Предупреждение за клопка: Някои продукти на ниски цени на пазара използват студено поцинковане или само частично поцинковане; те могат да ръждясват в рамките на 2–5 години от подземното инсталиране, което директно компрометира структурната цялост на основата.
1. Основи за монтаж на PV: Приоритет на непрекъснатите спираловидни перки; в засипани зони, уверете се, че остриетата лежат върху стабилен, уплътнен почвен слой, а не върху рохкав пълнеж.
2. Основи на фотоволтаични навеси: Навесите са подложени на значителни натоварвания от вятър; дайте приоритет на винтови пилоти с голям диаметър и дебели стени, съчетани с подсилени фланцови свързващи плочи, и избягвайте леки пилоти с малки спецификации. 3. Основи на ограда/мантинела: Основно подложени на странични натоварвания; съсредоточете се върху контролирането на дълбочината на вграждане за подобряване на страничната стабилност; рентабилните спецификации са подходящи.
4. Крайбрежни солено-алкални зони: Стандартните студено поцинковани продукти са неподходящи; удебелени горещо поцинковани покрития са необходими за забавяне на подземната корозия и разграждане.
• Базиран в планината наземен фотоволтаичен проект: Използвани винтови пилоти с диаметър 114 мм за замяна на традиционните независими бетонни основи, значително намалявайки изкопните работи; общият период на изграждане на основата беше съкратен с 60%, спазвайки крайните срокове за свързване към мрежата.
• Фабричен фотоволтаичен проект за навес: Използвани персонализирани винтови пилоти с фланци с удължена височина; не беше необходимо изливане на бетон на място, тъй като стоманените колони бяха директно завинтени към пилотите, скъсявайки цикъла на монтаж на място.
• Проект за ограждане на зона за екологичен контрол: След завършване всички винтови пилоти бяха развити и възстановени, без да оставят остатъци от бетон върху повърхността и отговарят на стандартите за приемане на възстановяване на обекта.
A: Guojian (Tianjin) Steel управлява свои собствени производствени линии и поддържа както вземане на проби от малки партиди, така и доставка на широкомащабни проекти за винтови пилоти; MOQ е 30 тона.
О: Да, налични са проби; стандартните спецификации се доставят в рамките на 3–5 дни, докато нестандартните персонализирани проби отнемат 7–10 работни дни.
О: Стандартните пазарни спецификации се доставят в рамките на 3–7 дни; нестандартните персонализации (включващи диаметър на тръбата, накрайници или съединители) отнемат 7–12 работни дни; при големи поръчки може да се договори поетапна доставка.
О: За групови поръчки предоставяме сертификати за материали за стоманени тръби и записи за тестове за поцинковане за проектна документация и приемане.
A: Големи, твърди скални слоеве са неподходящи за директен монтаж; за изветрели скални или чакълести слоеве могат да се използват подсилени пилоти, предмет на оценка на осъществимостта въз основа на предоставените геоложки данни.
О: Гаранцията покрива суровините и процеса на заваряване/производство; експлоатационният живот по отношение на подземната корозия зависи от антикорозионното третиране и местните нива на pH на почвата (препоръчва се надграждане до по-дебело галванизирано покритие за крайбрежни солено-алкални среди).

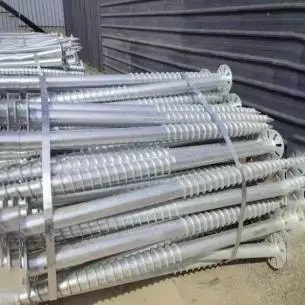

• Опаковка: Комплект със стоманени ленти за предотвратяване на деформация от удар по време на транспортиране; фланците и свързващите плочи са опаковани отделно.
• Доставка: Възможност за товарене на контейнери; предоставени опаковъчни списъци.
• Техническа поддръжка: Предоставени са писмени указания за инсталиране; за големи проекти са налични онлайн технически брифинги за обяснение на въртящия момент при забиване на пилоти, контрол на вертикалността и критерии за приемане; налична е и помощ при координиране на строителните ресурси.
