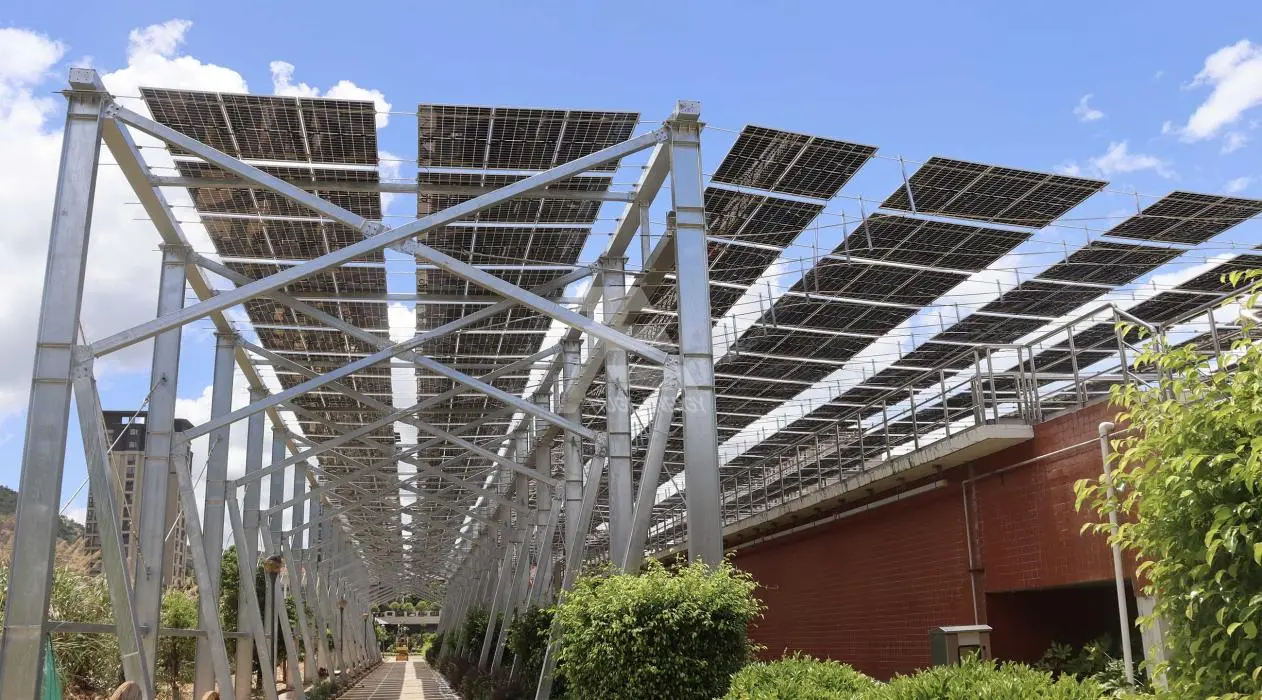

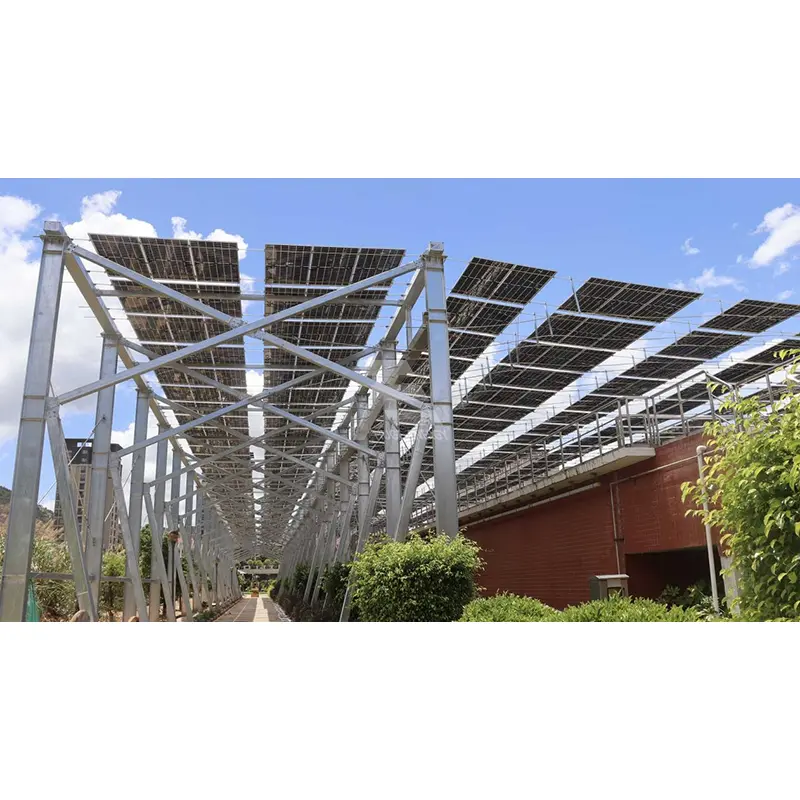

Наземна двойна слънчева система за монтаж

Guojian ви предлага наземна двойна слънчева система за монтаж, която се доставя в големи количества директно от фабриката. Предлага се с опаковка за износ, пълна техническа документация и сертификационни материали, осигуряващи икономично и ефективно решение за инсталиране с фиксиран наклон както за вътрешни, така и за международни наземни фотоволтаични проекти.

Основни технически спецификации

1. Основен материал: високоякостна въглеродна стомана Q235B/Q355; опциите за повърхностна обработка включват горещо поцинковане или покритие от цинк-алуминиево-магнезиева сплав за устойчивост на корозия.

2. Стандарти за устойчивост на корозия: дебелина на горещо поцинкованото покритие ≥65μm; Цинк-алуминиево-магнезиево покритие притежава самовъзстановяващи се антикорозионни свойства, подходящи за среди с висока влажност и крайбрежни солени пръски.

3. Съвместими модули: Съвместими с основните PV модули от серия 182/210; поддържа както пейзажни, така и портретни конфигурации на масиви.

4. Ъгъл на наклон на инсталацията: Може да се персонализира между 5° и 60°; оптимален ъгъл, определен въз основа на местната географска ширина и прогнозираното производство на електроенергия.

5. Стандарти за проектиране на товара: Стандартно базово налягане на вятъра от 0,3–0,75 kN/m²; капацитет на натоварване от сняг до 1,8 kN/m²; специализирани решения за укрепване, налични за региони със силен вятър и обилен сняг.

6. Просвет: Може да се персонализира от 0,6 m до 2,8 m, за да се осигури проход и механични операции под панелите.

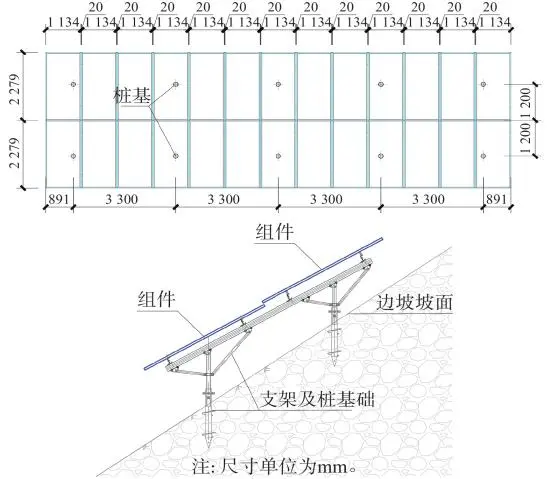

7. Типове фундаменти: Винтови пилоти, независими бетонни основи или пилоти за отливане на място; подходящ за различни почвени условия, включително песъчлива почва, глина и скала.

8. Крепежни елементи: Горещо поцинковани високоякостни болтове със стандартни шайби против разхлабване; проектиран да остане защитен при продължителна употреба на открито.

9. Проектиран експлоатационен живот: 25 години, съответстващ на жизнения цикъл на фотоволтаичните модули.

Продуктови приложения

✅ Мащабни централизирани наземни фотоволтаични електроцентрали с паритет на мрежата

✅ Разпределени фотоволтаични проекти на ниво село и фотоволтаични проекти за съживяване на селските райони

✅ Фотоволтаични бази в пустините на Гоби, пустош или леко хълмисти хълмове

✅ Agri-PV (агриволтаични) проекти (осигурено свободно пространство под панелите за селскостопански машини)

✅ Мащабни задгранични наземни фотоволтаични ферми и EPC проекти

✅ Равен терен със стабилни почвени и водни условия, подходящи за изграждане на пилотни основи

Бележки за инсталиране

1. Извършете геоложко проучване на обекта преди строителството и изберете типа основа въз основа на геоложкия доклад; Строителството без проучване е строго забранено. 2. Уверете се, че всички колони остават вертикални и осите на масива са подравнени; ъгълът на монтажен наклон трябва стриктно да се придържа към проектните чертежи - модификациите на ъгъла на място са забранени.

3. Използвайте само стандартни, оригинални компоненти на производителя за сглобяване; неоторизирано заваряване, рязане, пробиване или огъване на основни профили на място - което може да компрометира антикорозионното покритие или структурната цялост - е строго забранено.

4. След завършване на монтажа на монтажната система, установете унифицирано заземяване, за да осигурите съответствие със стандартите за мълниезащита за фотоволтаични централи.

Указания за експлоатация и поддръжка след инсталиране

1. Провеждайте цялостни инспекции ежегодно след сезони на наводнения, обилни снеговалежи или тайфуни, като се фокусирате върху затягането на болтовете, изправеното слягане и увреждането на антикорозионните покрития.

2. Бързо поправете всяка локализирана повреда на покритието, като използвате специализирани антикорозионни материали, за да предотвратите разпространението на ръжда.

3. Не окачвайте оборудване и не подреждайте тежки предмети върху монтажните греди или стойките; натоварванията не трябва да надвишават оригиналните проектни спецификации.

4. Когато подменяте повредени части, използвайте само компоненти на оригиналния производител със същите спецификации; използването на нестандартни профили е забранено.

Персонализирани интегрирани решения

1. Предварителни технически услуги

При получаване на топографски карти на обекта и метеорологични данни, професионални строителни инженери извършват моделиране и проверка, генерират планове за оформление и оптимизиране на ъгъла на наклона и предоставят сравнения на ефективността на разходите.

2. Персонализиран структурен дизайн

Регулирайте вертикалната височина, разстоянието и вида на основата въз основа на натоварвания от вятър и сняг, геоложки условия и планиране на земеползването.

3. Производство и доставка

Вътрешно производство и модулно предварително производство; производство и доставка, планирани на партиди според търсенето; стандартизирани контейнерни опаковки, подходящи за океански износ, за да се сведат до минимум транзитните щети.

4. Подкрепа за изпълнение на проекта

Осигурете с пратката сертификати за съответствие на наземната слънчева монтажна система с двоен стълб, доклади за материалите, чертежи и отчети за изчисляване на натоварването; организира технически персонал за справяне с въпроси за инсталиране на място. Надеждни квалификации и сертификати

✅ Сертифициране на системата за управление на качеството ISO 9001; стандартизиран контрол в целия производствен процес с пълна проследимост

✅ Доклади за изпитване на механични характеристики на трета страна на CMA

✅ Акредитирани от CNAS лабораторни доклади за свойствата на материала и устойчивостта на корозия/атмосферни влияния

✅ Възможност за предоставяне на техническа документация EN 1090, съответстваща на стандартите на ЕС за европейски проекти

✅ Изчерпателни спецификации на материалите и доклади от тестове за корозия от солен спрей, за да отговарят на изискванията за одит за задгранични проекти в Югоизточна Азия, Близкия изток и Латинска Америка
